Как выбрать правильный профиль зуба шлифовального диска?

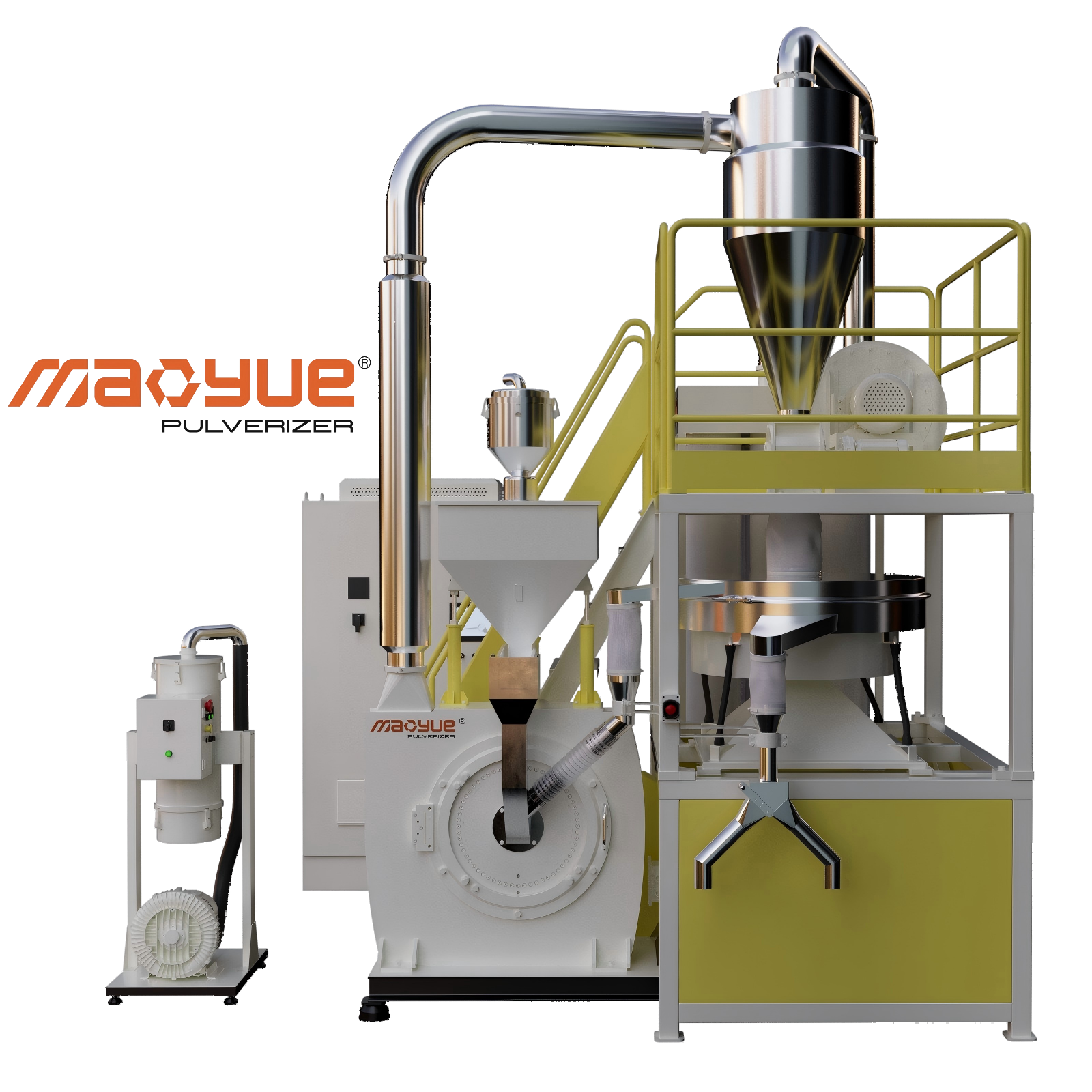

При выборе пластикового измельчителя многие пользователи ориентируются в первую очередь на мощность двигателя, диаметр шлифовального диска, мощность машины и совместимость материалов. Однако есть еще один основной компонент, заслуживающий не меньшего внимания — конструкция зубьев шлифовального диска.

Строение зубьев влияет на то, как пластик перемещается между вращающимися и неподвижными дисками, как распределяются силы измельчения и насколько эффективно материал преобразуется в порошок. Выбор правильного дизайна зубьев чем-то похож на выбор правильного рисунка протектора автомобильной шины. Двигатель важен, но то, как шины соприкасаются с дорогой, также определяет, насколько эффективно передается мощность.

Тот же принцип применим и к пластиковым пульверизаторам.

https://youtube.com/shorts/NIn02blC2Lo

Почему важна конструкция зубьев шлифовального диска?

Шлифовальный диск является одним из ключевых рабочих компонентов, непосредственно участвующих в процессе измельчения пластикового измельчителя дискового типа, а конструкция зубьев шлифовального диска является одним из важнейших факторов, влияющих на производительность измельчения. Когда вращающийся диск вращается с высокой скоростью, частицы пластика попадают в зону шлифования и проходят через структуры зубьев на вращающихся и неподвижных шлифовальных дисках. Во время этого процесса шлифовальные зубья направляют, разрезают, сжимают и создают трение о материал.

Правильно спроектированный рисунок зубьев может создать относительно стабильную траекторию шлифования и позволить различным участкам шлифовального круга эффективно выполнять соответствующие функции шлифования. Если конструкция зубьев не соответствует обрабатываемому материалу, это может вызвать ненужное трение и повышенное потребление энергии. Это также может затруднить контроль температуры и постоянство размера частиц порошка, что в конечном итоге влияет на качество и стабильность конечного порошка.

Роль скрежетания зубами

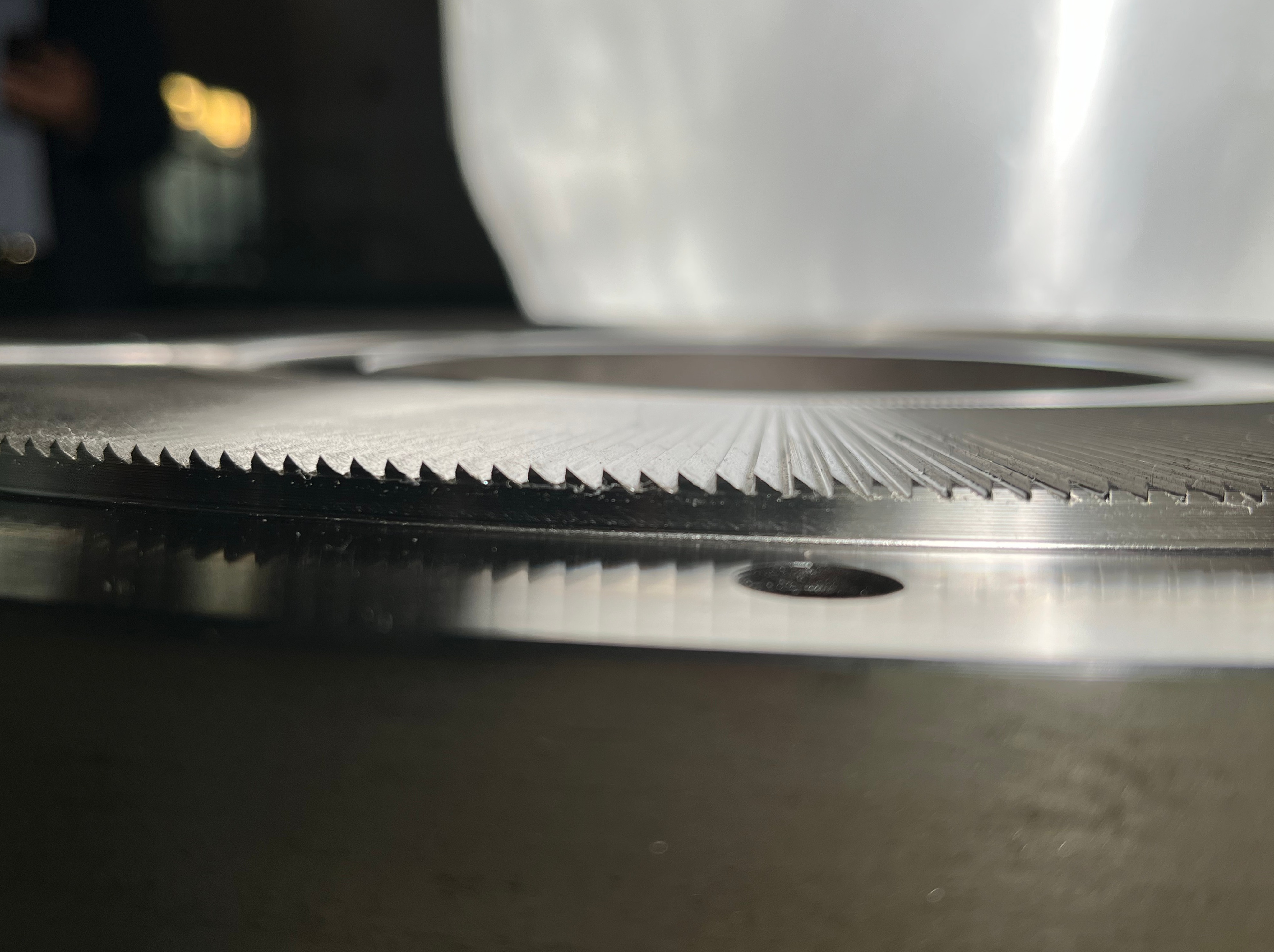

Шлифовальные зубья – это не просто выступы на металлическом шлифовальном диске. Их угол, высота, расстояние, количество и расположение влияют на путь движения и условия напряжения пластиковых частиц между шлифовальными дисками, что, в свою очередь, влияет на эффективность измельчения и размер частиц порошка.

Шлифовальный диск можно сравнить с дорогой, а шлифовальные зубья действуют как система управления движением. При правильном проектировании материалы могут проходить через зону измельчения более упорядоченным и контролируемым образом, а не накапливаться чрезмерно в одной конкретной области.

Что такое конструкция зубьев шлифовального диска?

Конструкция зубьев шлифовального диска относится к геометрической структуре и расположению шлифовальных зубьев или канавок на рабочей поверхности шлифовального диска измельчителя. Он определяет, как материалы движутся, контактируют и измельчаются после попадания в пространство между вращающимся и неподвижным дисками.

Различные конструкции зубьев создают разные пути потока материала и условия напряжения, которые могут влиять на крупность порошка, однородность размера частиц, эффективность измельчения и контроль температуры.

Конкретные конструкции могут включать прямые зубья, наклонные зубья, радиальные конструкции, сегментированные зубья, двухрядные конструкции зубьев и индивидуальные комбинации, разработанные для конкретных материалов.

Не существует единой конструкции зубьев, подходящей для каждого типа пластика. Требования к измельчению ПВХ, ПЭ, ПП, маточной смеси, модифицированных пластиков и других материалов не одинаковы. Подходящая конструкция зубьев должна определяться в соответствии с обрабатываемым материалом и требуемыми конечными характеристиками порошка.

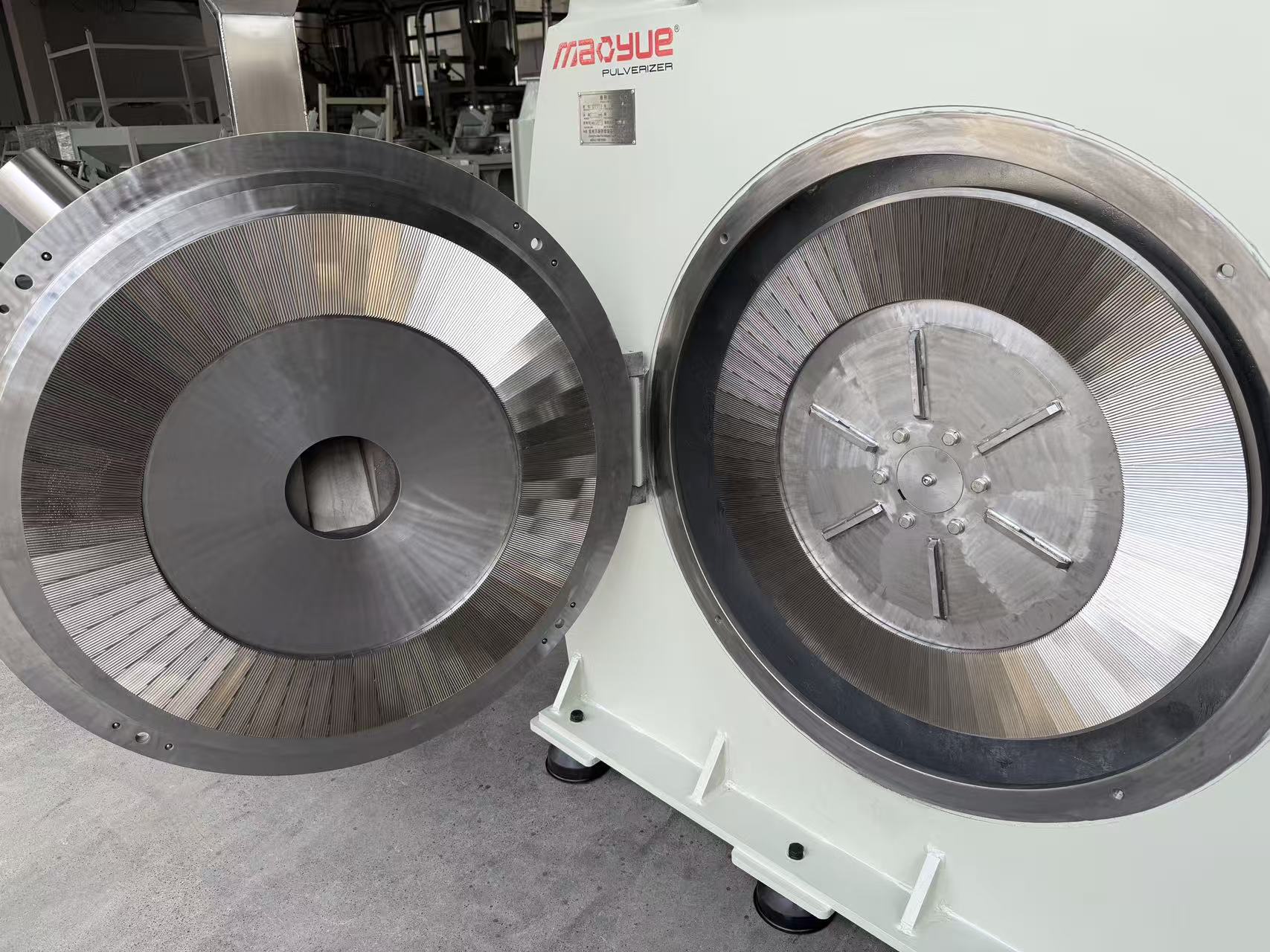

Стационарный диск и вращающийся диск

В пластиковом пульверизаторе неподвижный диск остается неподвижным, а вращающийся диск работает с высокой скоростью. Рабочий зазор между двумя дисками образует зону первичного шлифования, в которой обрабатывается материал.

После того, как частицы пластика попадают в эту область, они непрерывно выталкиваются наружу под действием центробежной силы, создаваемой высокоскоростным вращающимся диском и направляемые структурой шлифовальных зубьев. При этом частицы подвергаются сдвигу, сжатию и трению, постепенно достигая необходимого размера частиц порошка.

Поэтому конструкцию шлифовального зуба не следует оценивать независимо от других рабочих параметров, таких как скорость диска, зазор шлифовального диска, скорость подачи и система охлаждения. На практике эти факторы работают вместе как единая система измельчения.

Конструкция зуба и траектория шлифования

Для относительно прочных пластмасс, таких как полиэтилен и полипропилен, путь прохождения материала между шлифовальными дисками особенно важен. Их поведение при шлифовании отличается от поведения более твердых материалов, таких как ПВХ.

Правильно расположенный рисунок зубьев может помочь материалу плавно перемещаться через зону шлифования, одновременно сокращая ненужное время пребывания. Другими словами, эффективная конструкция зубьев – это не просто создание большего трения. Вместо этого используется подходящее конструктивное решение для достижения лучшего баланса между потоком материала, интенсивностью измельчения и контролем температуры.

Распространенные конструкции зубьев шлифовальных дисков

Различные конструкции зубьев шлифовальных дисков создают разные пути потока материала и механизмы шлифования. На практике о конструкции зубьев шлифовального диска не следует судить просто по тому, «больше зубьев» или «меньше зубьев». Вместо этого при выборе следует учитывать тип пластика, целевую крупность порошка, необходимую производственную мощность и условия эксплуатации машины.

Ниже приведены несколько распространенных зубчатых структур, используемых в пластиковых измельчителях.

Однорядная конструкция зуба

Однорядная конструкция зубьев предполагает один основной набор шлифовальных зубьев в рабочей зоне шлифовального круга. Он создает относительно прямую траекторию измельчения и подходит для применений, где характеристики материала и заданная крупность порошка четко определены и не требуется более сложная структура измельчения.

Его основными преимуществами являются относительно простая конструкция и удобное обслуживание.

Двухрядная конструкция зуба

Двухрядная конструкция зубьев делит зону шлифования на несколько рабочих секций. Этот раздел может быть посвящен вводу материала и первоначальному измельчению, тогда как следующий раздел продолжает процесс измельчения для дальнейшего измельчения материала.

Эта структура подходит для применений, требующих баланса между производительностью и однородностью порошка. Ключевым моментом является не просто добавление еще одного ряда зубьев, а правильное проектирование расстояния между зубьями и геометрической структуры каждой секции, позволяющее каждой области выполнять определенную функцию шлифования.

Многоэтапное моделирование зубов

Многоступенчатый шлифовальный диск делит процесс шлифования на несколько этапов. Вместо того, чтобы полагаться на один рисунок зубьев для завершения всего процесса шлифования, метод шлифования можно постепенно регулировать от зоны подачи к зоне разгрузки.

Этот тип конструкции может быть особенно полезен для применений, требующих более постоянного контроля размера частиц порошка и производительности измельчения.

Как тип материала влияет на выбор конструкции зуба?

При выборе конструкции зуба шлифовального диска всегда должен стоять вопрос: какой материал вы собираетесь шлифовать?

Различные пластмассы различаются по твердости, ударной вязкости, сыпучести и термочувствительности, поэтому их движение и поведение при измельчении внутри пластикового измельчителя также могут быть разными.

Конструкция зубьев шлифовального диска для измельчителей ПВХ

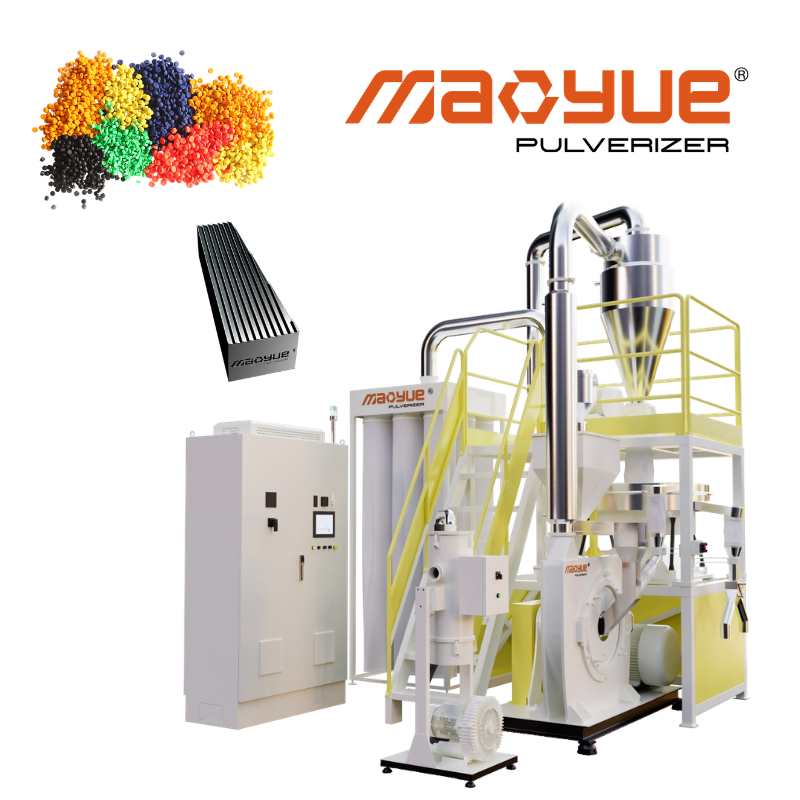

ПВХ — один из распространенных материалов, обрабатываемых пластиковыми измельчителями. Трубы, профили, листы из ПВХ, производственные отходы и переработанные материалы из ПВХ можно перерабатывать в многоразовый порошок с помощью системы измельчения.

Для жесткого ПВХ конструкция зубьев должна обеспечивать эффективное механическое шлифование при сохранении относительно стабильного размера частиц порошка. Поэтому конструкцию шлифовального диска, регулировку зазора шлифования и метод охлаждения следует рассматривать вместе, а не оценивать конструкцию зуба независимо.

Конструкция шлифовальных зубьев для полиэтилена и полипропилена

По сравнению со многими жесткими пластиками, полиэтилен и полипропилен обладают большей прочностью и могут требовать большего внимания к накоплению тепла во время непрерывного шлифования.

Таким образом, конструкция зубьев должна способствовать эффективному перемещению материала через зону шлифования, избегая при этом ненужного трения. Охлаждающая способность и контроль подачи также являются важными частями общей системы измельчения.

Мастербатч и модифицированные пластмассы

Мастербатч и модифицированные пластмассы могут содержать пигменты, наполнители, волокна и другие добавки. Эти компоненты могут изменить стойкость к шлифовке и характеристики износа материала.

Поэтому дизайн зуба следует выбирать на основе фактического состава материала и требований к его обработке, а не просто на основании названия базового пластика.

Как конструкция зубьев влияет на тонкость порошка?

Для пластиковых измельчителей крупность порошка является одним из важных показателей эффективности измельчения. Конструкция зубьев шлифовального диска напрямую влияет на траекторию движения материала, условия контакта и степень измельчения, которое он испытывает в зоне шлифования.

Однако конечный размер частиц порошка определяется не только конструкцией зубьев. Зазор шлифовального диска, скорость вращения, скорость подачи, температура материала и классификационное оборудование также играют важную роль.

Если требуется более мелкий порошок, не всегда можно использовать «более острые зубья». Что действительно необходимо отрегулировать, так это всю систему помола.

Зазор шлифовального диска и геометрия зуба

Зазор шлифовального диска — это рабочее расстояние между вращающимся и неподвижным дисками. Меньший зазор обычно увеличивает интенсивность шлифования, тогда как больший зазор позволяет материалу легче проходить через зону шлифования.

Конкретная настройка зависит от обрабатываемого материала и желаемой крупности порошка. Высота и геометрическая структура шлифовальных зубьев также должны соответствовать регулируемому диапазону зазора шлифования.

Как конструкция зубьев влияет на производственную мощность?

Производительность машины определяется не только мощностью двигателя. Если конструкция зубьев позволяет материалу эффективно проходить через камеру измельчения, механическая мощность, подаваемая двигателем, может использоваться более эффективно.

Напротив, если конструкция зубьев не соответствует характеристикам материала, материал может оставаться в определенных областях слишком долго, увеличивая ненужное трение и выделение тепла. Это может повлиять на непрерывность кормления и общую эффективность производства.

Поэтому при сравнении различных пластиковых измельчителей лучше оценивать вместе конструкцию шлифовального диска, мощность двигателя и фактические результаты испытаний материала.

Как конструкция зубьев влияет на температуру шлифования?

В процессе шлифования механическая энергия преобразуется в деформацию материала, трение и тепло. Структура зуба влияет на то, как эти силы распределяются внутри зоны шлифования.

Если на ненужное трение расходуется слишком много энергии, температура измельчения может повыситься и повлиять на характеристики обработки некоторых термочувствительных пластмасс.

Поэтому воздушное и водяное охлаждение, скорость подачи и конструкцию шлифовального диска следует рассматривать как единую систему для достижения лучшего контроля температуры и стабильной производительности шлифования.

Как выбрать правильную конструкцию зуба шлифовального диска?

Выбор правильной конструкции зубьев шлифовального диска – это не просто вопрос сравнения количества шлифовальных зубьев или внешнего вида шлифовального диска. Выбор должен основываться на реальных производственных требованиях. Какой материал вы обрабатываете? Насколько мелким должен быть порошок? Какую производственную мощность вы ожидаете?

Эти три вопроса во многом определяют направление конструкции шлифовального диска.

Учитывайте характеристики материала

Во-первых, важно понимать твердость, ударную вязкость, содержание влаги, добавки и термическую чувствительность материала.

Также необходимо учитывать, как поведет себя материал после попадания в камеру измельчения. Легко ли его сломать или он скорее деформируется? Будет ли он легко размягчаться при повышении температуры?

Эти факторы важнее, чем простой выбор шлифовального диска по его внешнему виду.

Учитывайте целевой размер частиц

Клиентам, производящим относительно крупный порошок, не обязательно нужна такая же конструкция зубьев, как и клиентам, производящим мелкий порошок.

Сначала следует определить требуемый размер ячеек или диапазон размеров частиц. Конструкция шлифовального диска, шлифовальный зазор, воздушный поток и система классификации могут быть согласованы с целевыми спецификациями.

Учитывайте требования к производственной мощности

Требования к лабораторным применениям, небольшим линиям переработки и линиям непрерывного промышленного производства различаются.

Если целевая производительность достигает нескольких сотен килограммов в час и более, шлифовальный диск следует оценивать как часть всей системы измельчения, а не как отдельный компонент.

Соответствие диаметра шлифовального диска и мощности двигателя

Диаметр шлифовального диска, мощность двигателя, конструкция зубьев и шлифовальный зазор должны быть правильно подобраны.

Более крупный шлифовальный диск не означает автоматически лучшую производительность, а более крупный двигатель не может просто компенсировать неподходящую структуру шлифования.

В некоторых случаях хорошо сбалансированная система измельчения имеет большее значение, чем простое увеличение какого-либо отдельного параметра.

Почему важна точность обработки?

Даже если конструкция зубьев шлифовального диска хорошо спроектирована, недостаточная точность обработки все равно может повлиять на фактическую производительность.

В высокоскоростных пластиковых измельчителях на рабочее состояние шлифовального круга могут влиять размеры шлифовальных зубьев, плоскостность поверхности диска, концентричность и динамический баланс.

Точная обработка помогает поддерживать структурную целостность шлифовального диска, а правильная динамическая балансировка помогает снизить вибрацию при высокоскоростном вращении.

Материалы шлифовальных дисков и износ шлифовальных зубьев

При выборе материала для шлифования зубов следует также учитывать износостойкость.

Модифицированные пластмассы, содержащие стекловолокно, минеральные наполнители или другие абразивные добавки, могут вызывать более значительный износ, чем обычные полиэтилен или ПВХ.

В зависимости от применения можно выбрать износостойкие инструментальные стали, такие как DC53 и D2. В сочетании с соответствующими процессами термообработки эти материалы могут помочь шлифовальному диску сохранять относительно стабильный профиль зуба во время длительных операций шлифования.

Распространенные ошибки при выборе конструкции зубьев шлифовального диска

Распространенной ошибкой является оценка качества шлифовального диска просто по количеству шлифовальных зубьев. Большее количество зубьев не означает автоматически лучшую производительность шлифования.

Другая ошибка – прямое копирование конструкции шлифовального диска, используемого для другого материала, без учета особенностей обрабатываемого материала.

Некоторые пользователи также упускают из виду взаимосвязь между конструкцией зубьев и системой охлаждения. Наконец, сосредоточение внимания только на первоначальной закупочной цене при игнорировании точности обработки и затрат на долгосрочное обслуживание может привести к дополнительным проблемам во время последующей эксплуатации.

Как Мао Юэ разрабатывает модели зубьев шлифовального диска?

В Mao Yue проектирование шлифовальных дисков обычно начинается с фактических характеристик материала и производственных требований клиента, а не с использования фиксированного рисунка зубьев для каждого применения.

ПВХ, ПЭ, ПП, маточная смесь и модифицированные пластики различного состава могут вести себя по-разному в процессе измельчения. Поэтому конструкцию шлифовального диска необходимо регулировать в соответствии с конкретным применением.

При проектировании рисунка зубьев шлифовального диска Мао Юэ учитывает множество факторов, в том числе геометрию зуба, диаметр шлифовального диска, материал диска, шлифовальный зазор, скорость вращения, метод охлаждения и целевую производственную мощность. Цель состоит в том, чтобы добиться правильного соответствия между шлифовальным диском и всей системой пластикового измельчителя.

В то же время, точность изготовления также является важным фактором. Прецизионная обработка помогает контролировать размеры шлифовальных зубьев и качество поверхности диска, а динамическая балансировка помогает шлифовальному диску сохранять стабильную работу при высокоскоростном вращении.

Для клиентов, которым необходимо заменить или модернизировать свои шлифовальные диски, этот комплексный подход — от конструкции материала и зубьев до полных параметров машины — более практичен, чем простая замена существующего диска на тот, который «выглядит более сложным».

Резюме: Как выбрать правильную конструкцию зуба шлифовального диска

Итак, как же выбрать правильную конструкцию зубьев шлифовального диска?

Начните с обрабатываемого материала, затем определите целевой размер частиц порошка и производственную мощность. После этого оцените структуру шлифовального зуба, диаметр шлифовального диска, мощность двигателя, зазор шлифования, метод охлаждения, материал диска и точность обработки как целостной системы.

Подходящий шлифовальный диск не обязательно должен быть с зубцами или сложной конструкцией. Вместо этого он должен соответствовать характеристикам материала и производственным требованиям.

Когда конструкция зубьев, шлифовальный зазор, система охлаждения и мощность машины правильно скоординированы, пластиковый измельчитель может обеспечить более стабильные характеристики измельчения и производить более стабильное качество порошка.
